湖北三思科技10臺塔機防碰撞系統助力塔機施工作業邁入安全智能化

塔吊防碰撞系統應用項目介紹

近期，由湖北三思科技參與的四川某棚戶區改造現場，10臺塔吊帶防碰撞安全監控管理系統安裝完工，并正式交付使用。

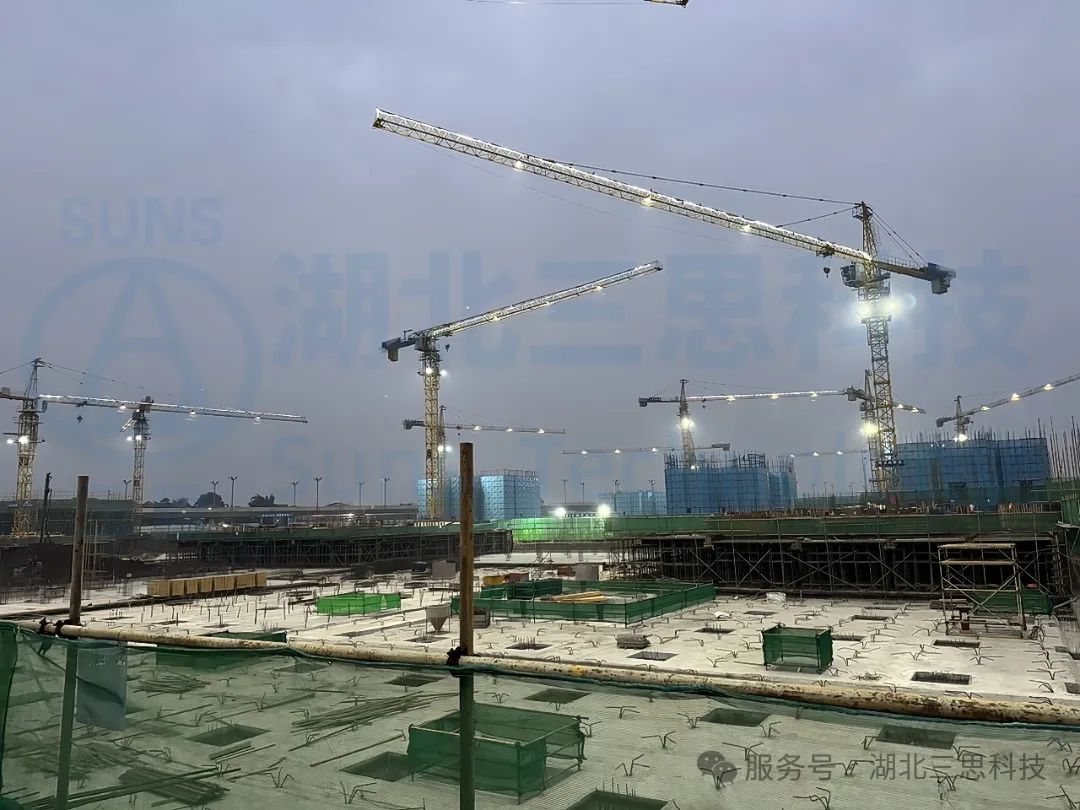

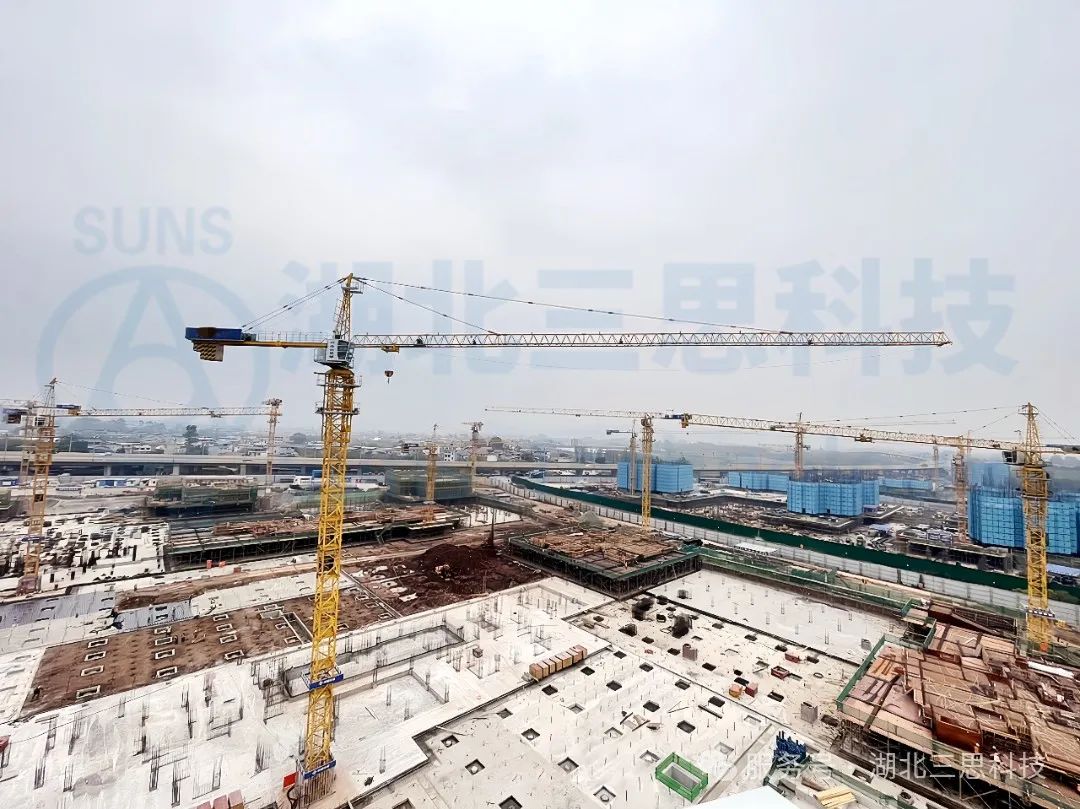

▲項目施工現場

該項目現場共布置塔吊 10 臺，塔吊數量多、交叉作業多，給現場安全管理帶來較大挑戰。對于塔吊作業人員而言，群塔交叉作業，碰撞風險在駕駛過程中很難預知，吊裝作業頻繁時剮蹭風險突出，操作難度增加。對于項目管理人員而言，項目塔吊多，管理人員很難隨時了解塔吊的狀態，獲取塔吊操作風險、回溯相關數據等。

所以，合理制訂防碰撞方案對避免塔式起重機的各種事故具有重要的意義。

通過人臉指紋等進行身份認證，數字化顯示現場塔機吊鉤的吊重、力矩、吊高、小車位置、塔機前后臂位置、附近塔機相對位置；主機的操作指令等運行數據，可實現遠程查看塔吊實時數據、異常告警推送、施工工效分析、歷史數據保存，便于遠程監管并積累項目生產數據。


項目現場安裝實拍圖

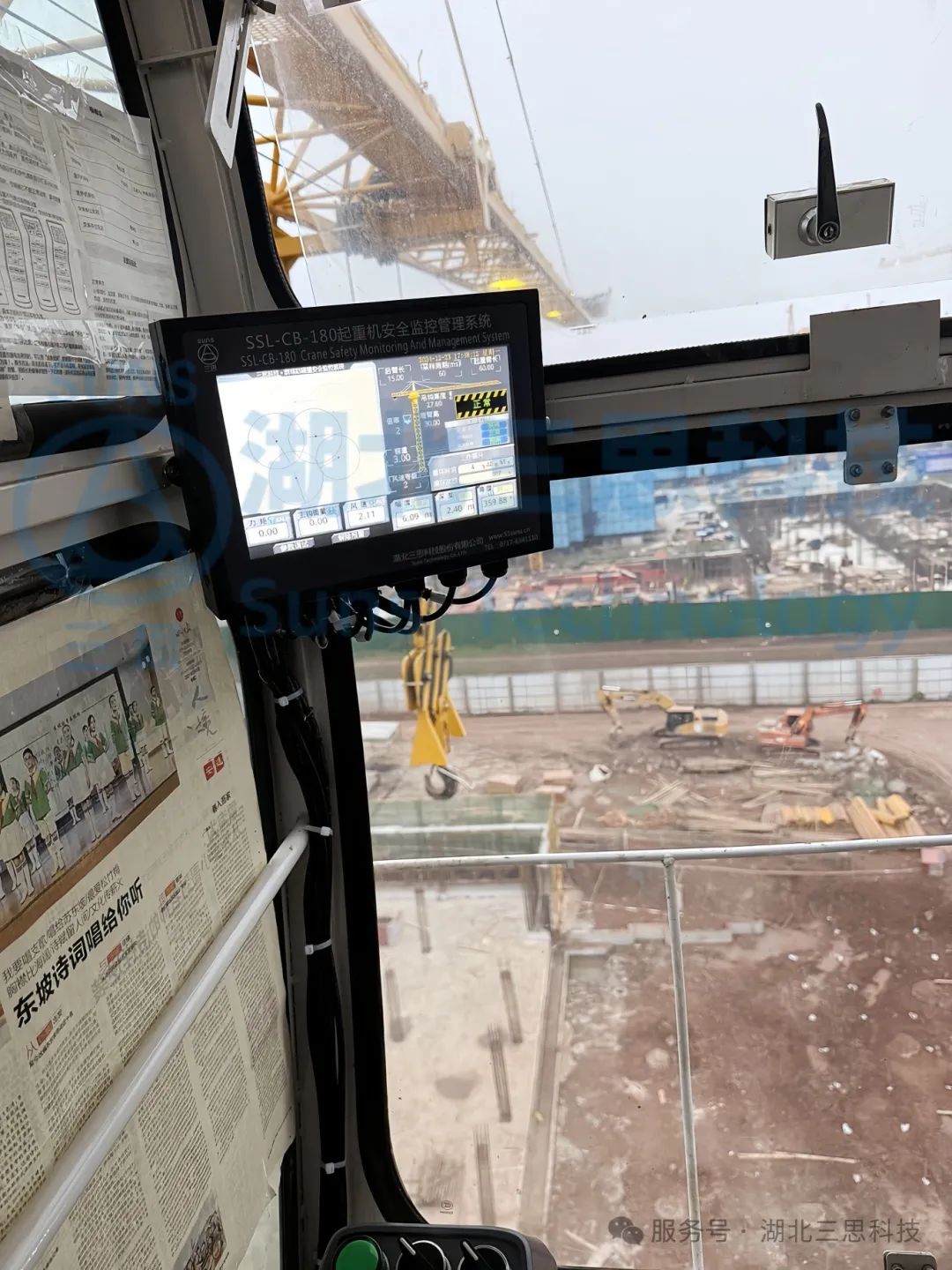

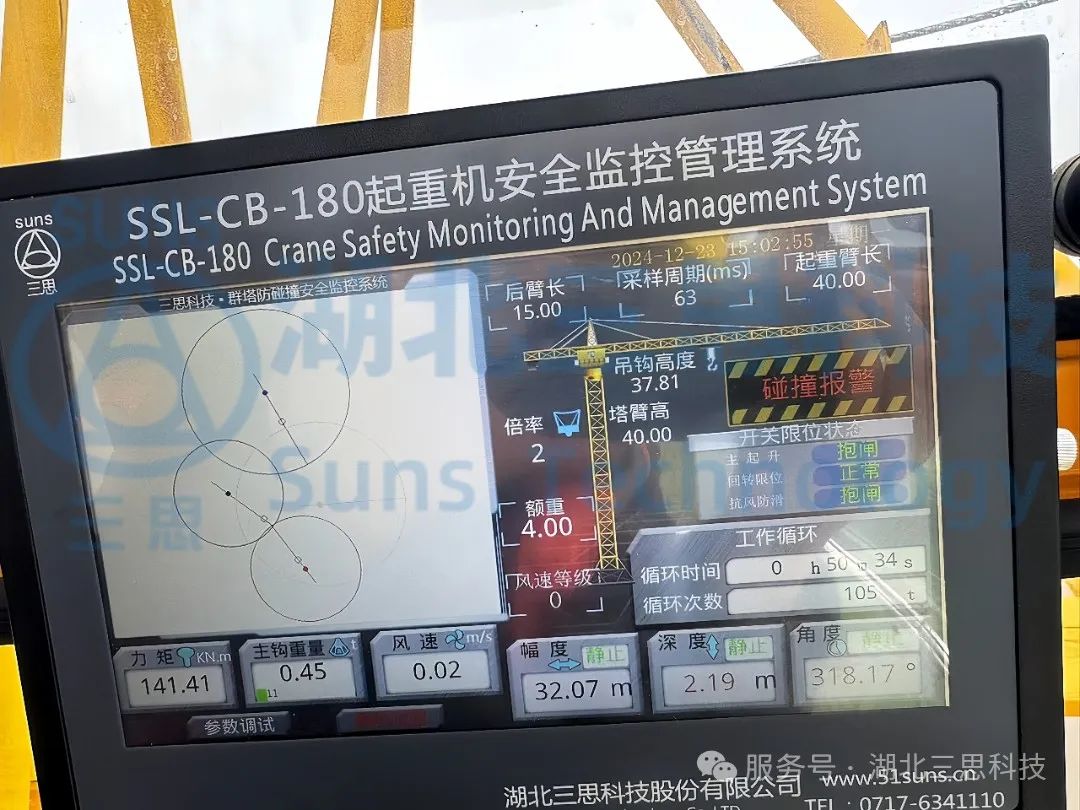

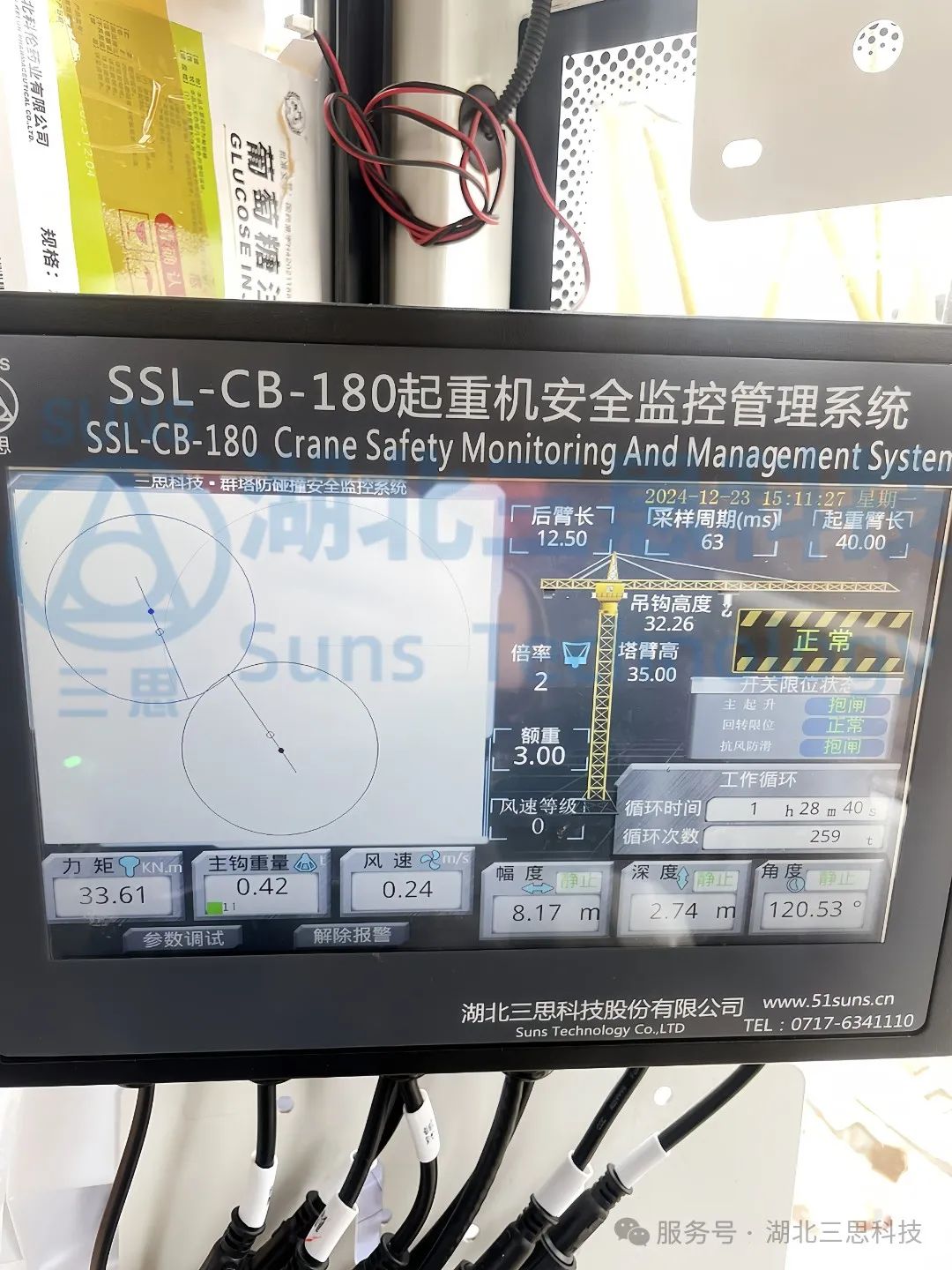

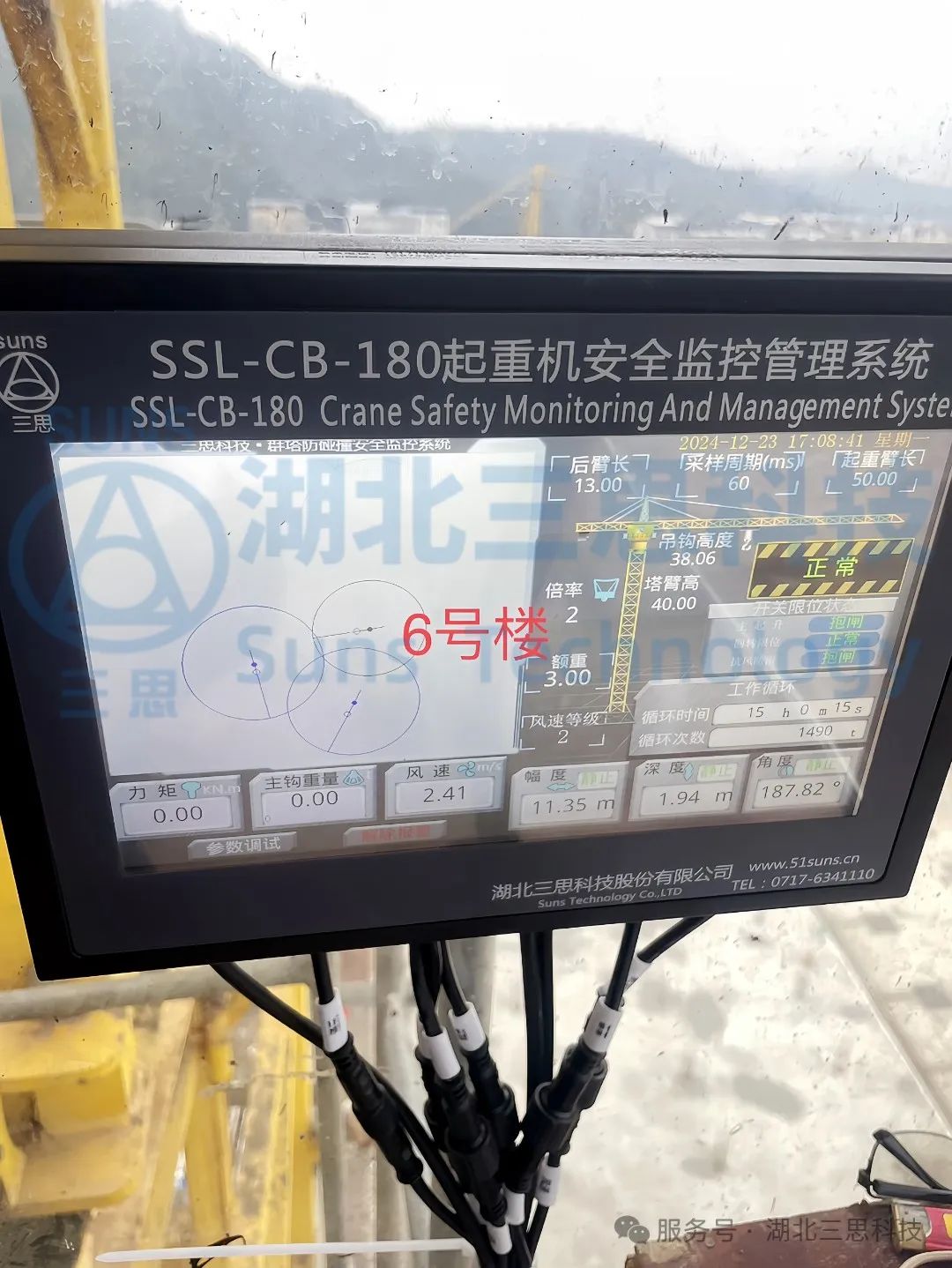

▲數據終端顯示屏

系統實時顯示塔機的運行狀況參數，如：吊重、力矩、風速、幅度、高度、回轉、累計工作時間、累計工作次數、操作指令、通訊狀況等，以及實時的個塔機位置，可以讓駕駛員全方位掌握塔機的實時運行狀況，提高了操作的安全性。

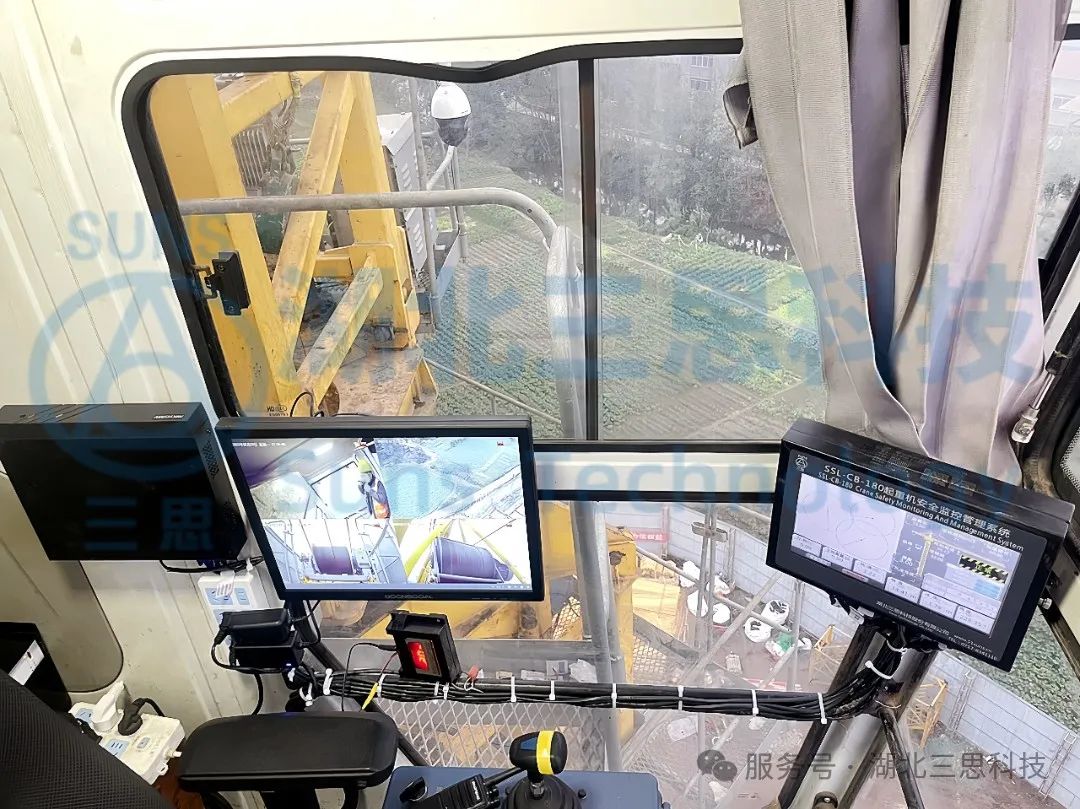

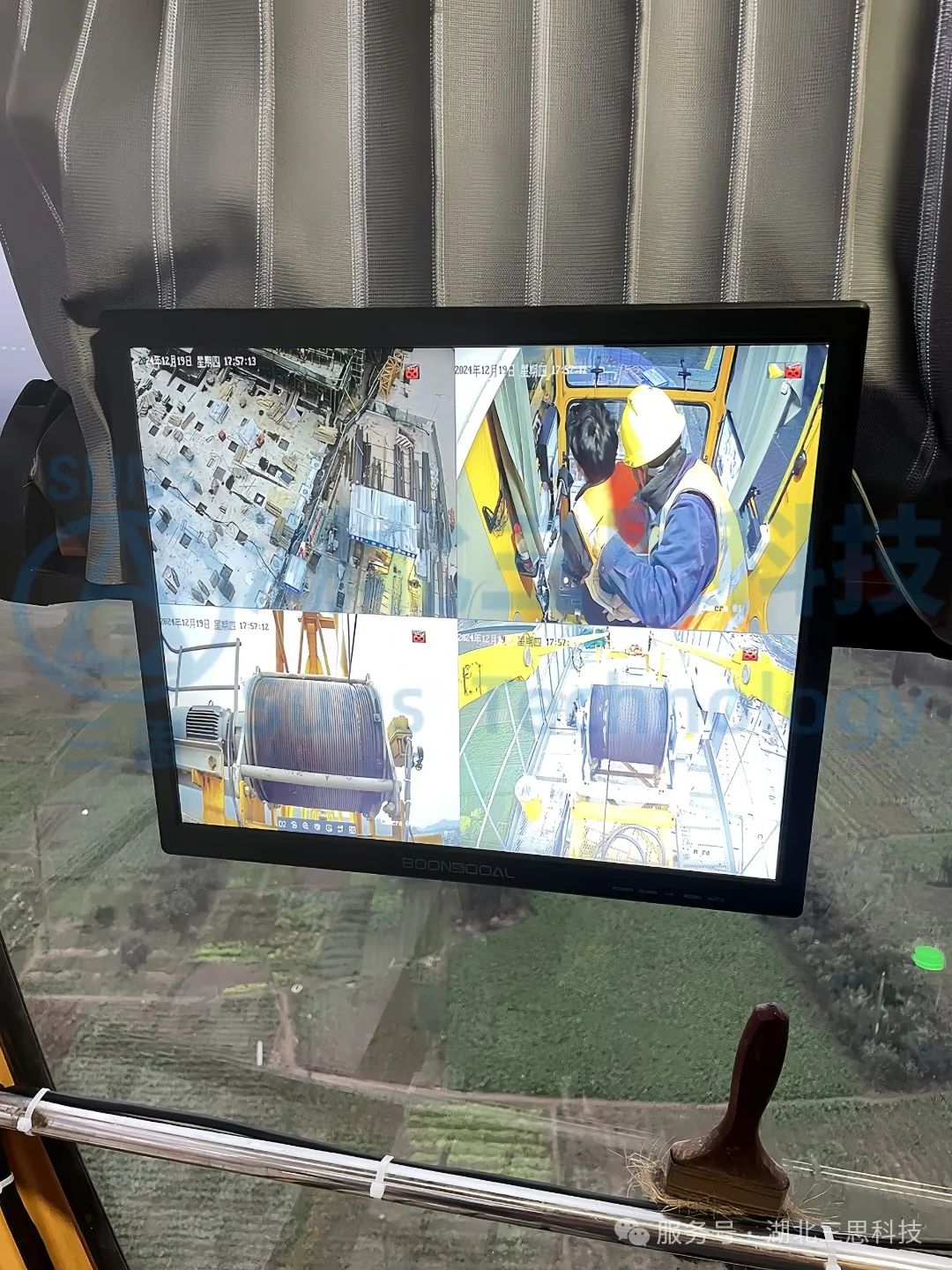

▲視頻監控終端顯示屏

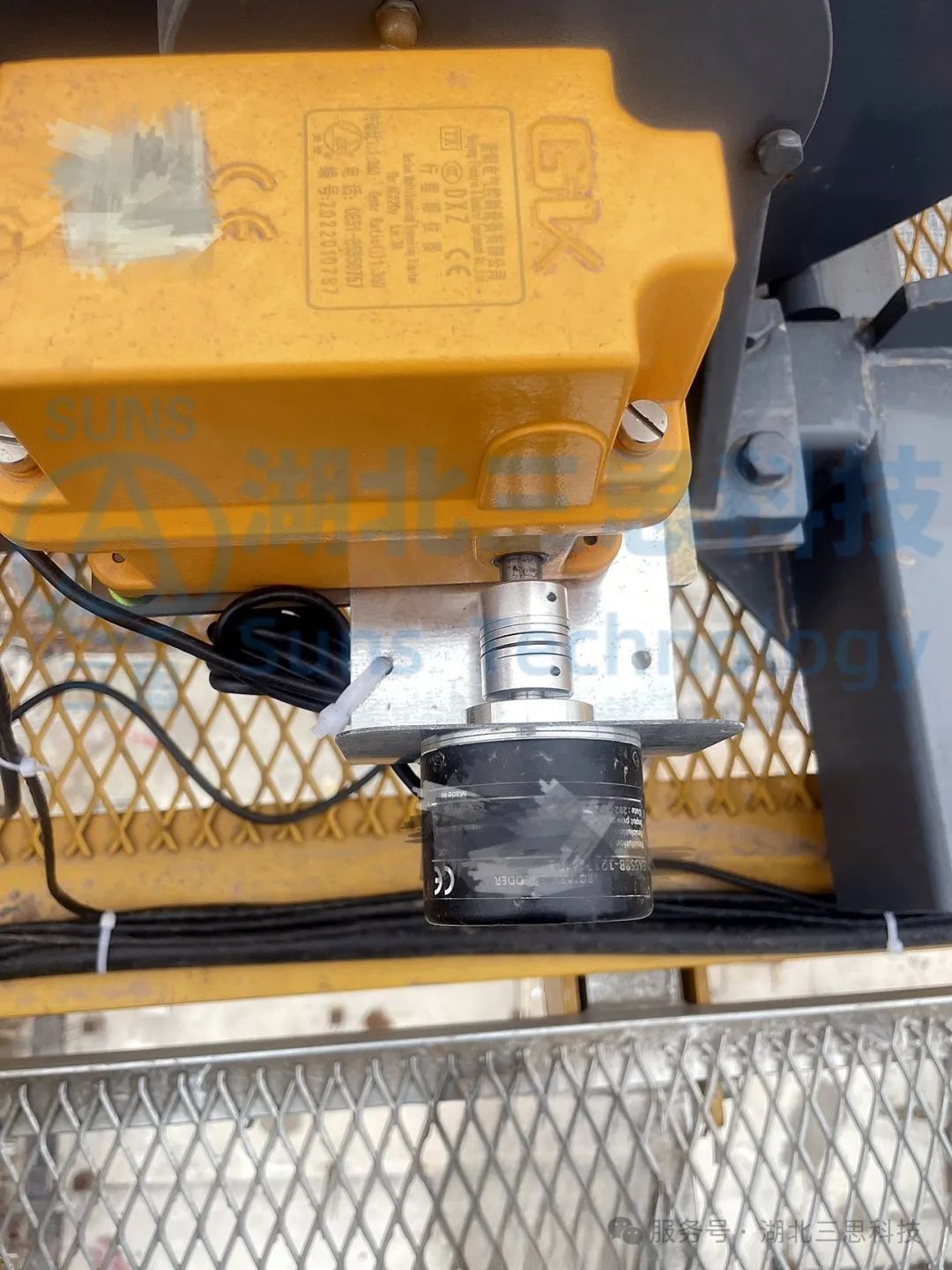

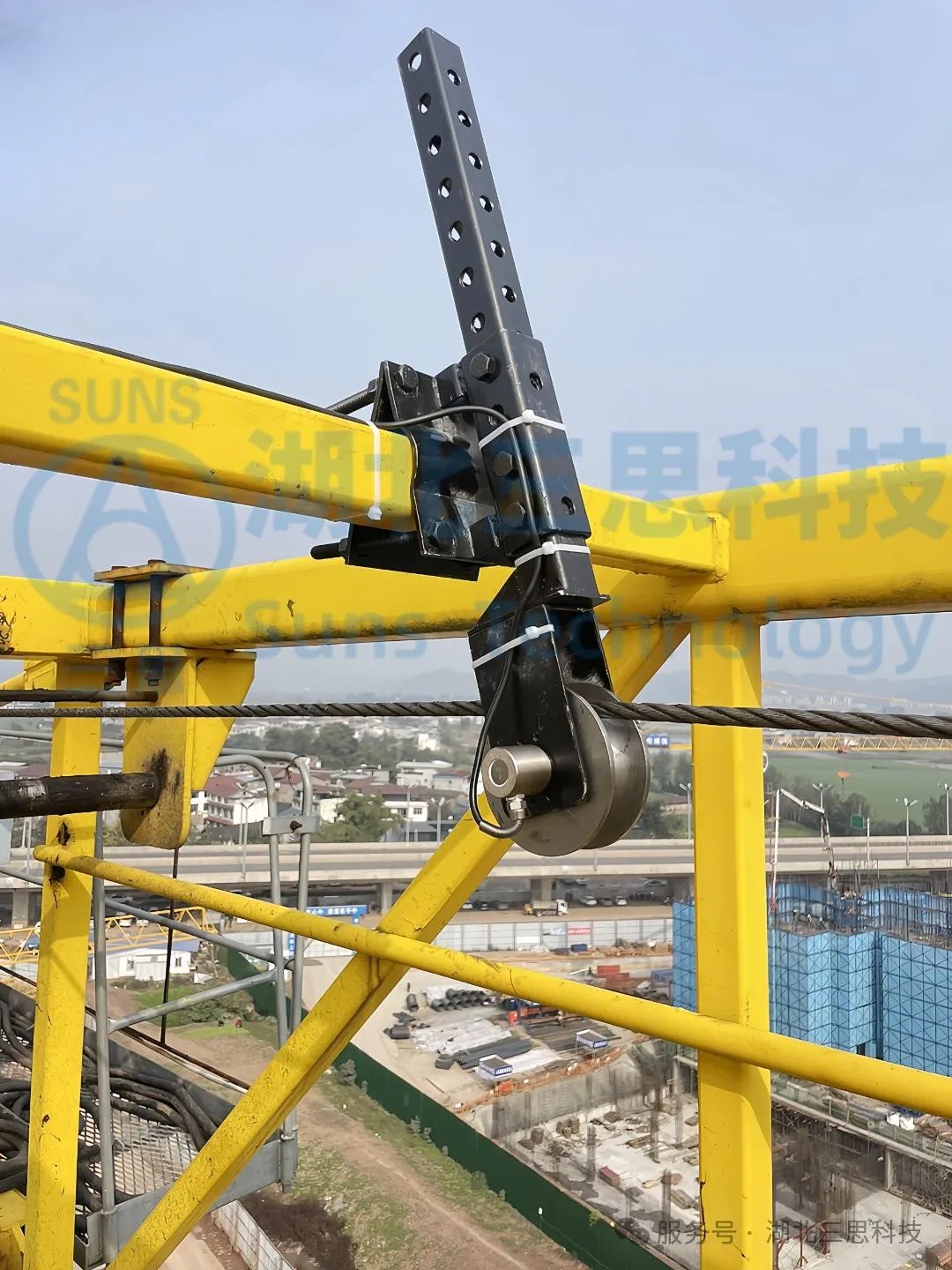

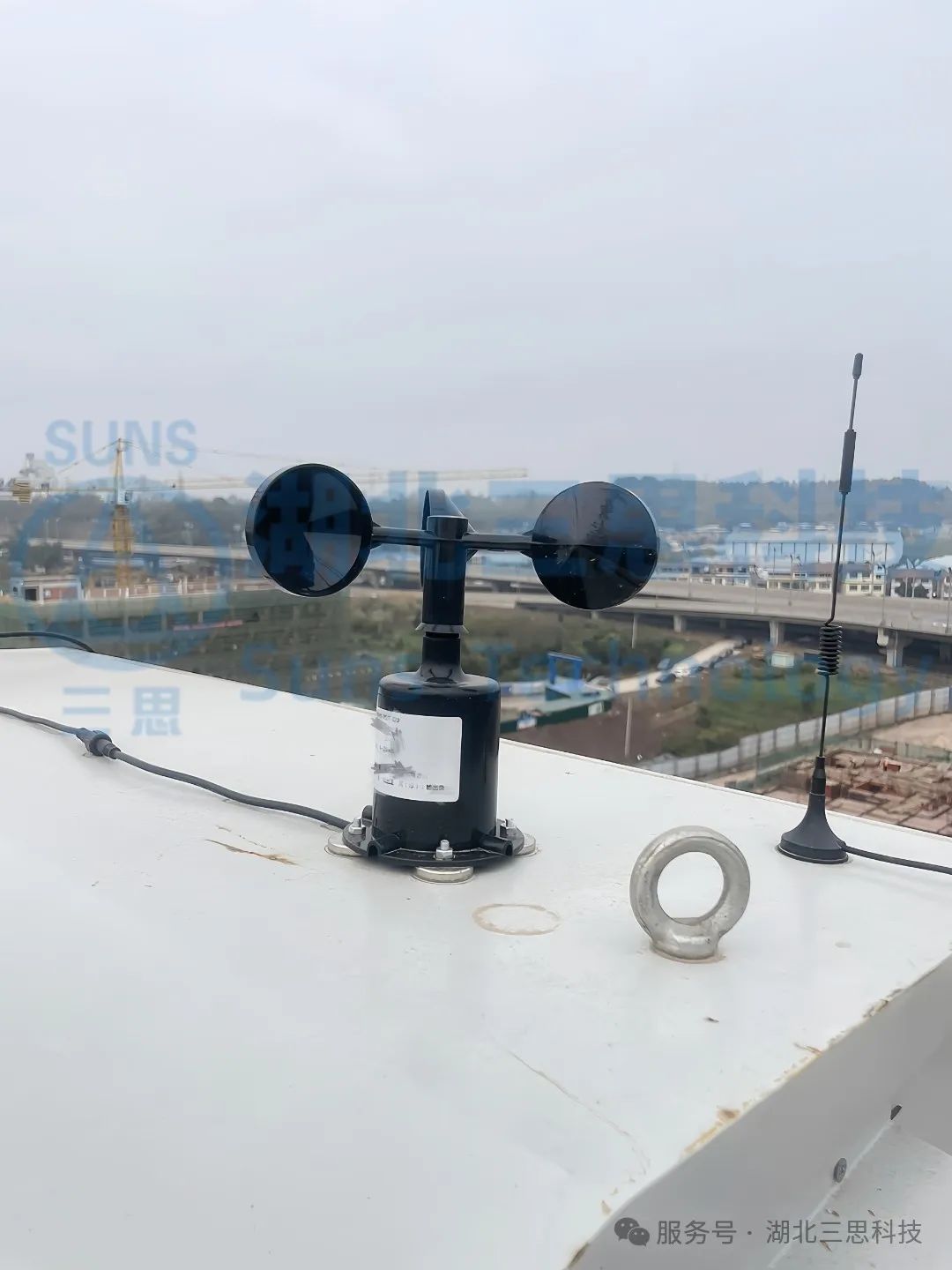

▲各類型傳感器（局部）

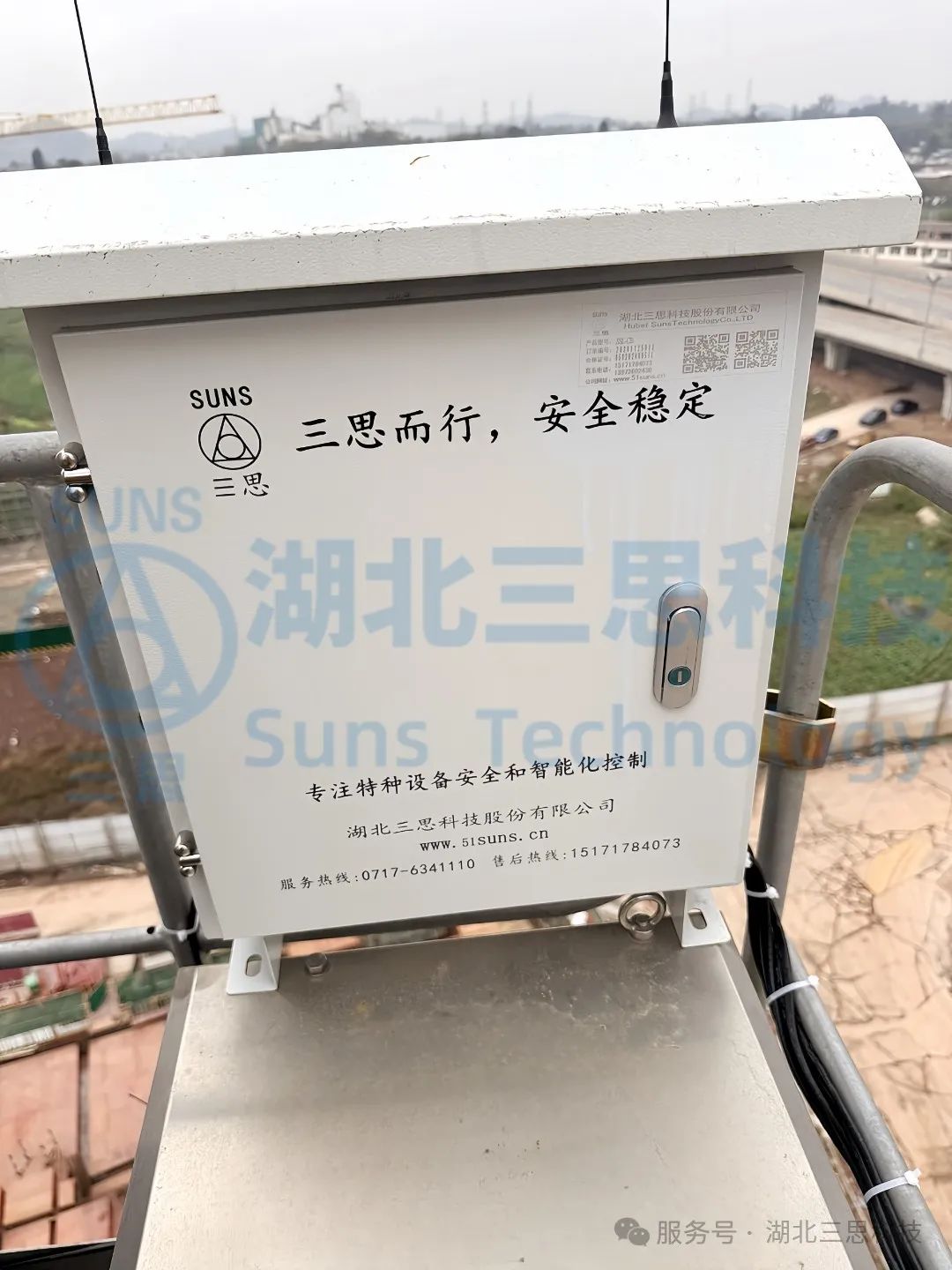

▲電控柜安裝展示（局部）

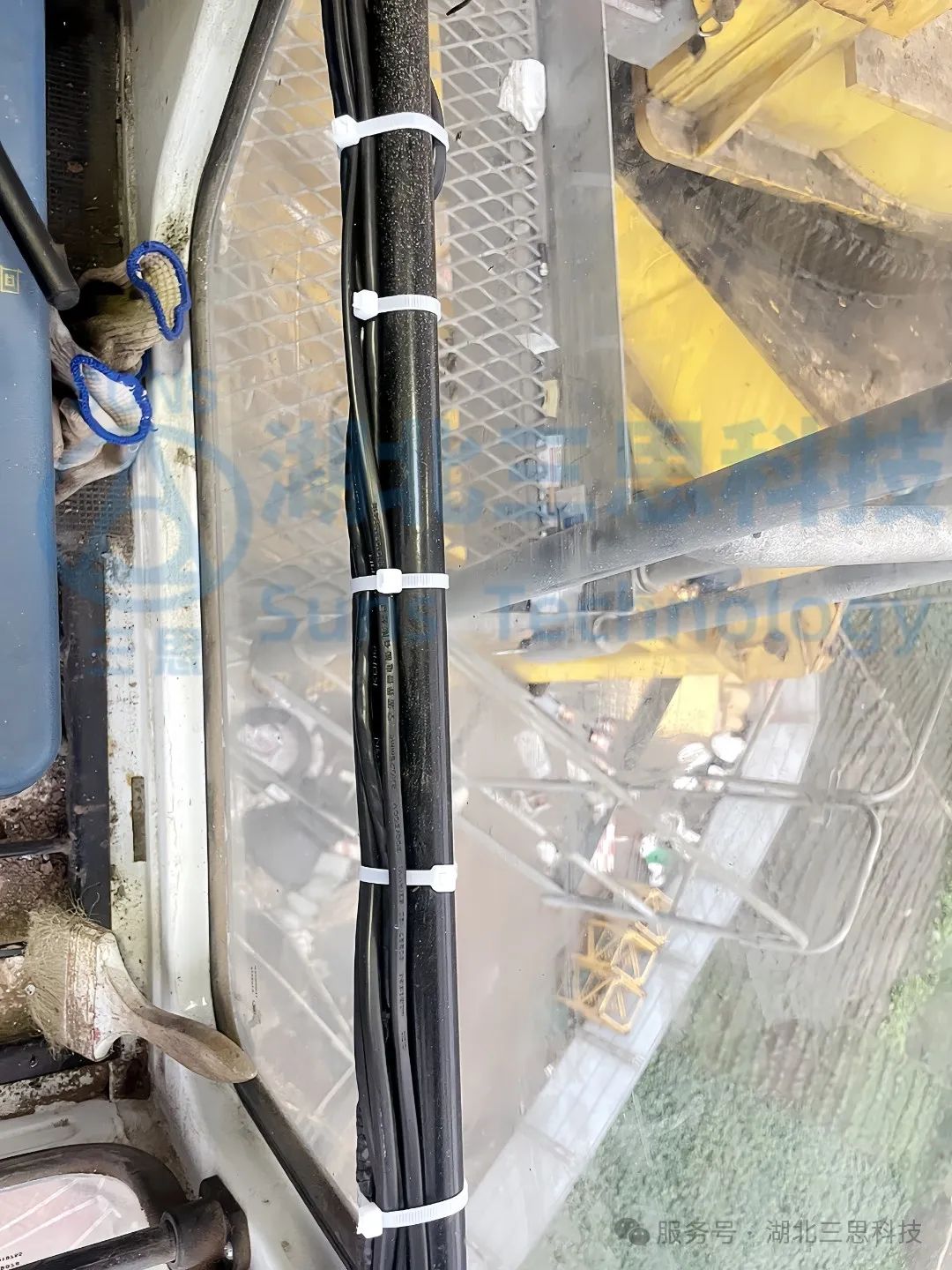

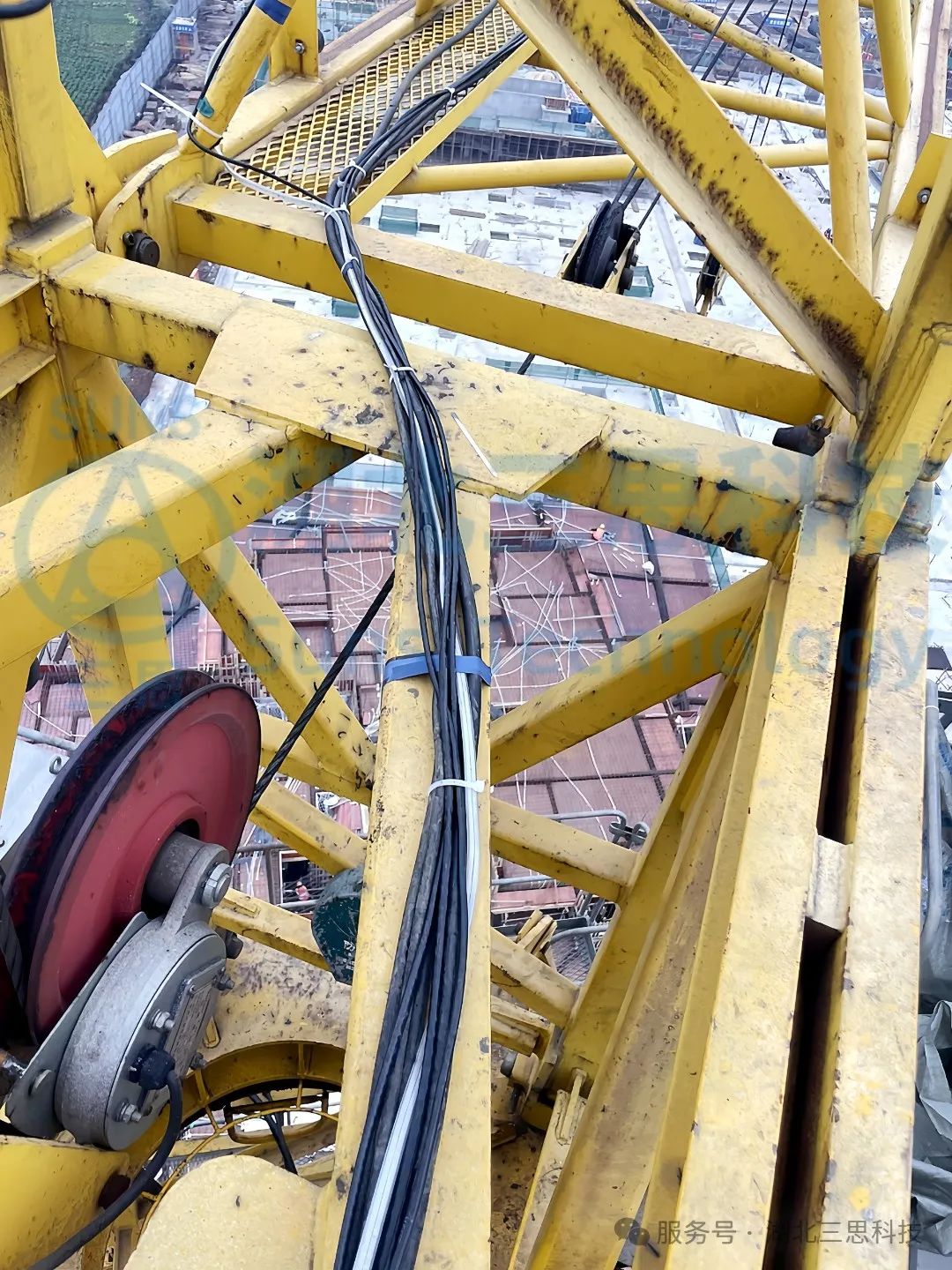

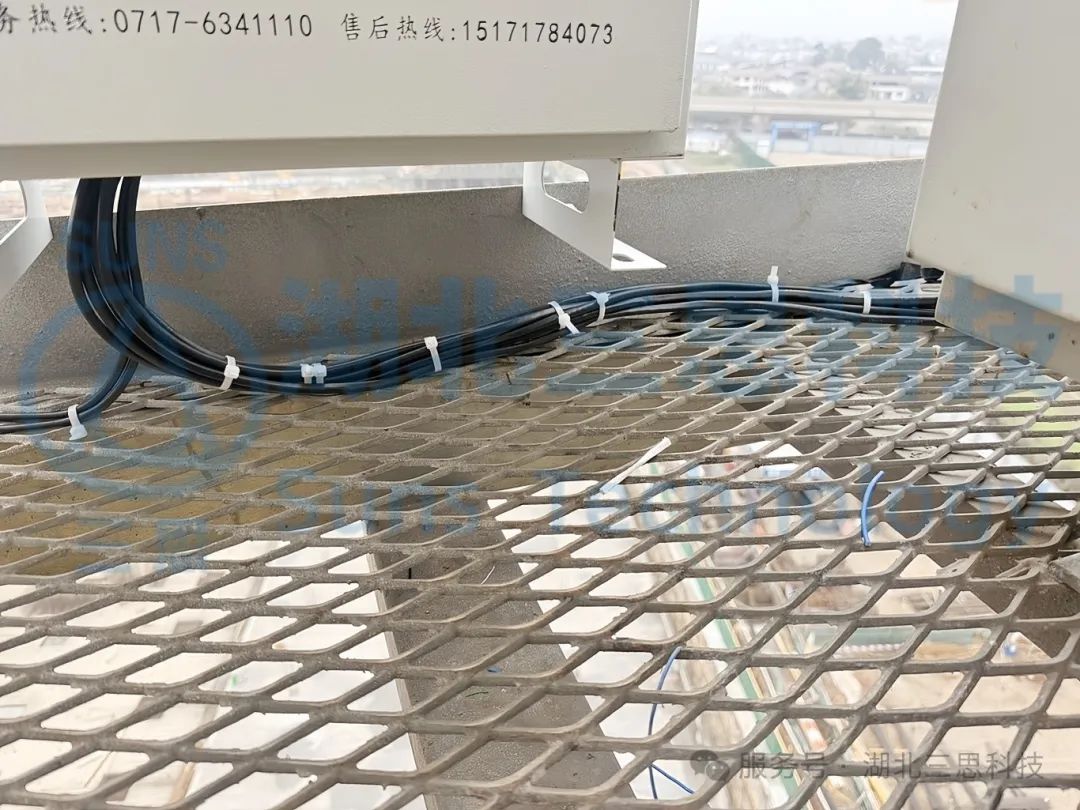

▲布線工藝及布線保護（局部）

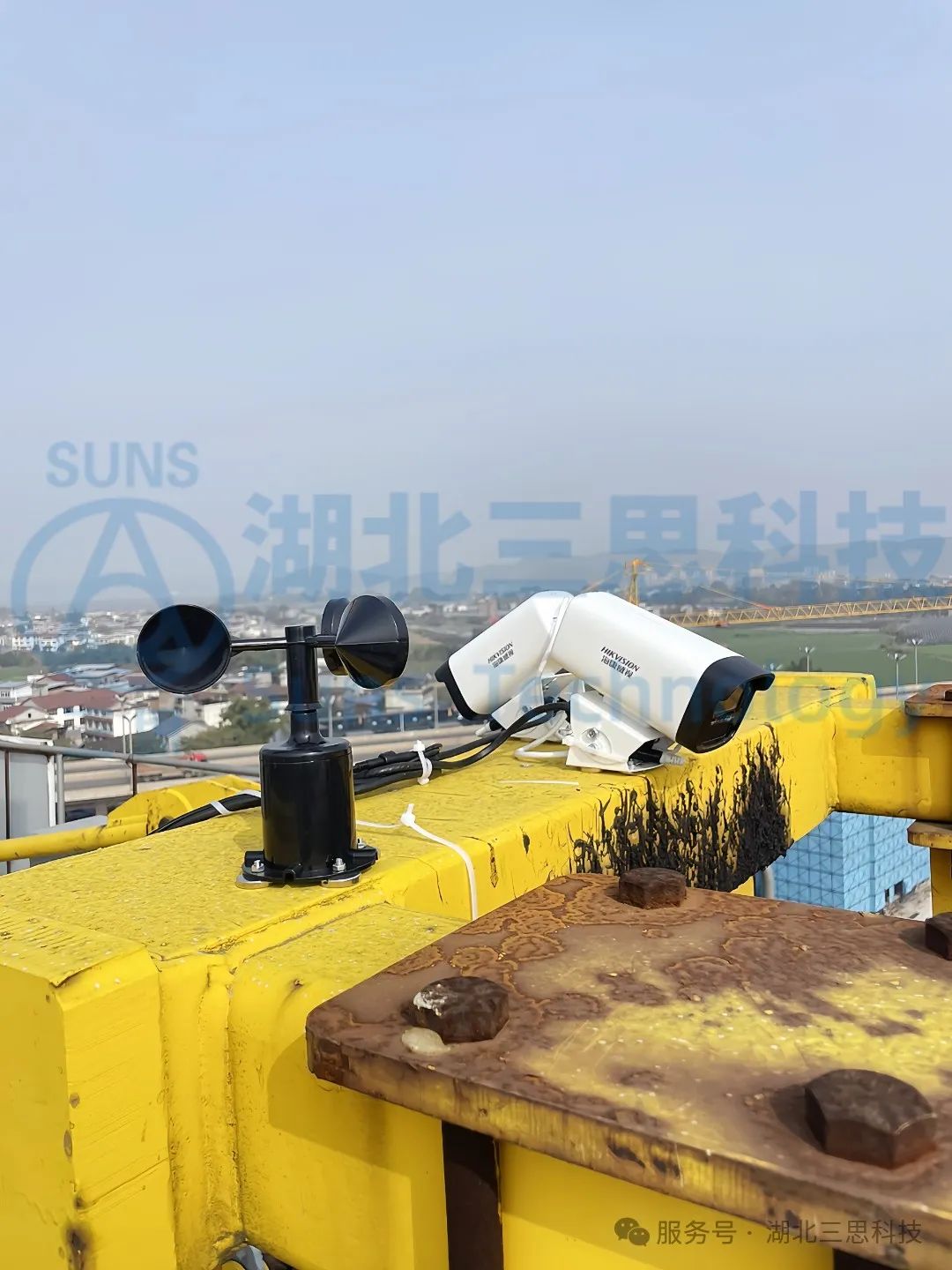

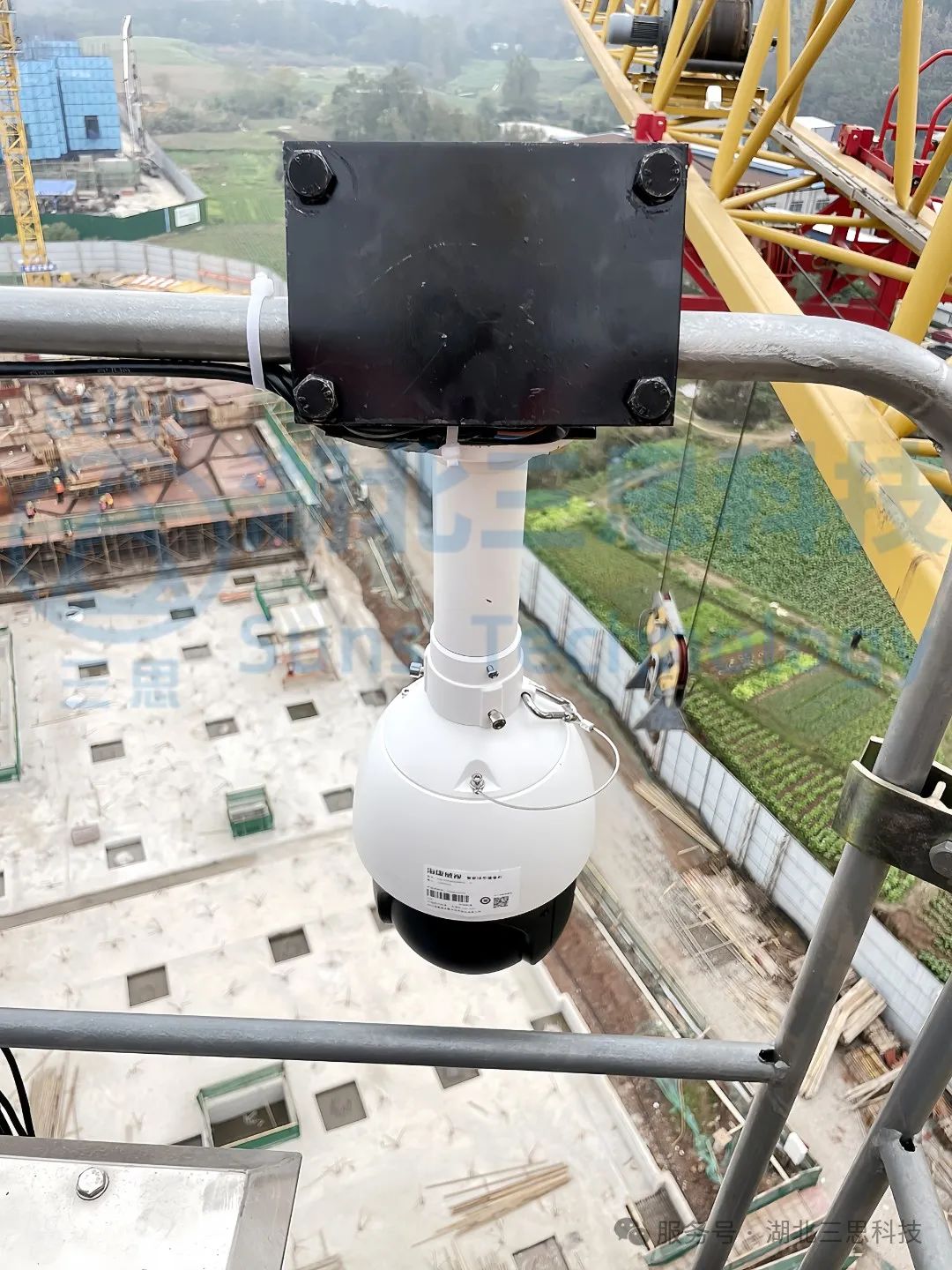

▲攝像頭安裝（局部）

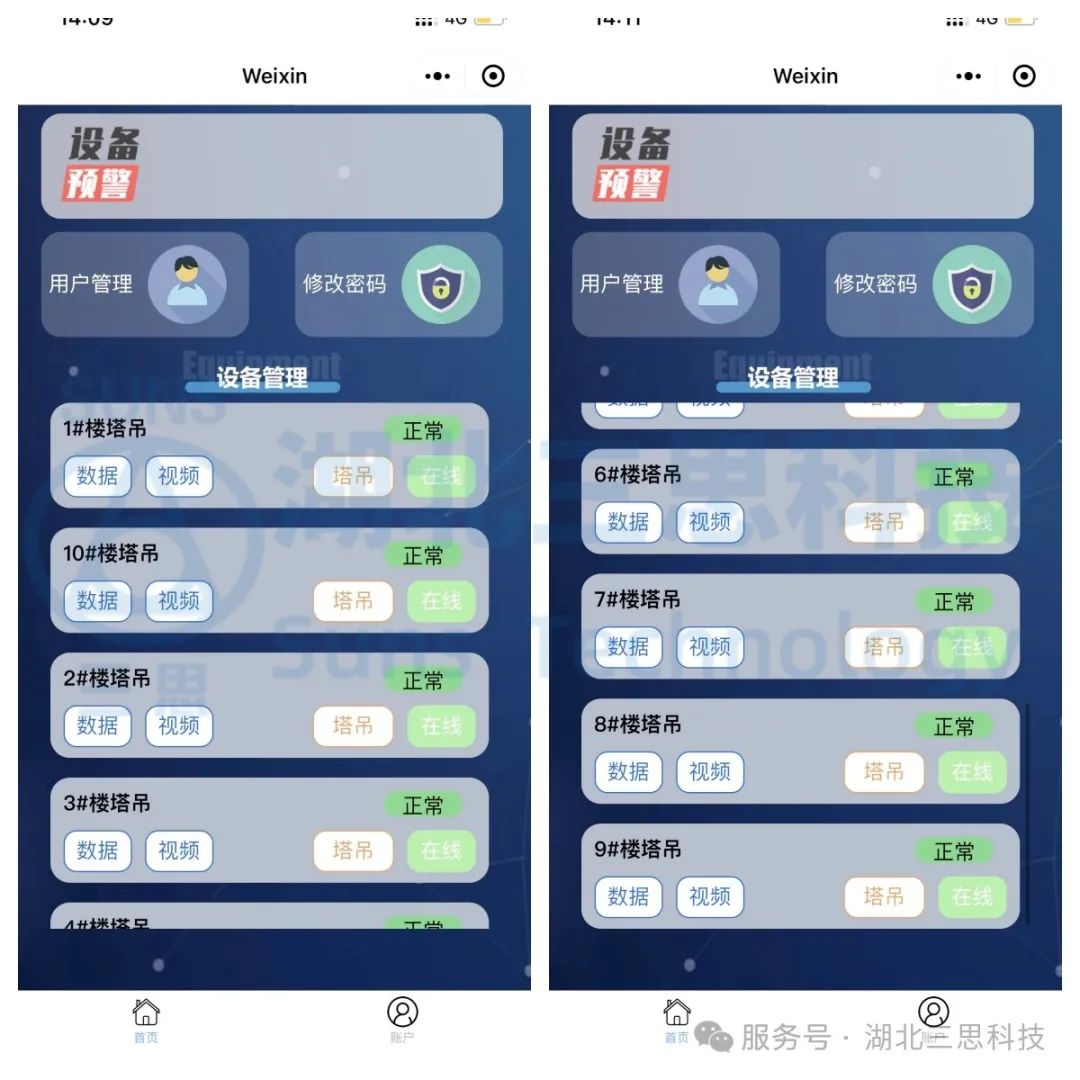

▲三思智慧云（手機端）管理平臺

用戶可通過云端管理平臺（WEB端或手機端）對現場設備進行訪問，查看并導出實時工作數據，歷史數據等，還可遠程對設備進行固件升級等維護操作，可大幅降低管理成本，使工作更有效率。


湖北三思科技塔吊防碰撞產品特點




系統主要特點：

1、系統滿足起重機械安全監控管理系統國標的要求，能獨立記錄并實時查詢各類數據。

2、整個系統分為兩層，上層為中控室監控單元、下層為現場操作單元。實現對起重機的監控、控制；下層以信號采集盒為主控元件實現控制，信號發送至控制盒，實現監控。

3、整套系統采用定制485通訊，絕不會出現通信受干擾導致數據變化的情況。

4、結構簡單：人機界面HDMI通訊上位機，有效降低投資成本及維護成本。

5、整套系統以信號采集盒為主控元件和機械限位保護實現控制，使整套系統可靠性高。

6、整套系統在滿足國標要求外，還可以實現起重機健康管理。

7、整套設備，安裝簡單、拆卸快速、結構緊湊、互通互換等優點。

8、數據和視頻信息可以通過DTU或因特網給后臺，可以遠程實時查看并在后臺進行分析判斷操作的正確性。



9、系統可內置短信模塊，有重大違章作業時，可及時短信通知相關監督崗位。
